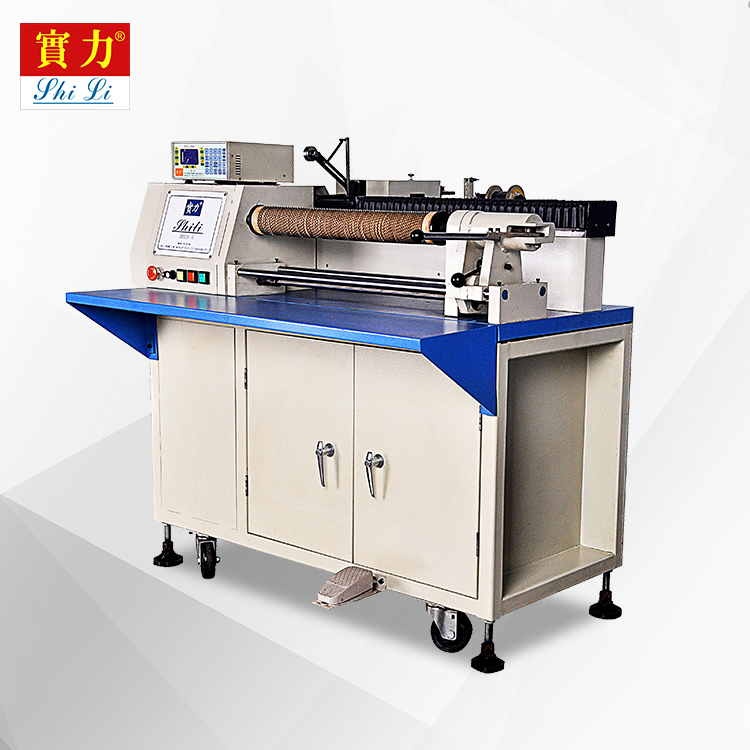

一种电阻绕线机，其特征在于包括：进料装置，大体上系由一排料片组及与数个汽缸轴杆连接之挡料组和送料组构成。夹料装置，具有一左右对称之夹料组及与之连接的夹料汽缸和夹料步进马达，靠步进马达作动可将上述进料装置之送料组推送过来的材料夹持定位；送线装置，由送线架及送线组构成，送线架将电阻线传送至送线组之送线夹嘴，送线组亦是借着送线汽缸推动将轴杆前端连接使送线夹嘴推出，使上述汽缸轴杆系穿射过一转动臂位置前端送线夹嘴和送线组分开；电阻线正好搭置于上述夹料组夹持之材料导体部上电极装置，主要是由上下二电极汽缸各轴杆连接至上下二电极部构成。

此外，上下轴杆系穿射过上述送线装置之转动臂；绕线装置，大体包括一与上述转动臂连接之传动组及一绕线步进马达，前述之传动组并借着具有螺纹之滑块与绕线步进马达之具有螺纹的轴杆咬合；以及微电脑主控系统，大体上包括有：中央处理单元、记忆器模组、输入/输出界面模组、时间－计数控制模组、输入驱动器模组及输出驱动器模组，上述各模组之关系借着地址总线、数据总线及控制总线，互相连接。
