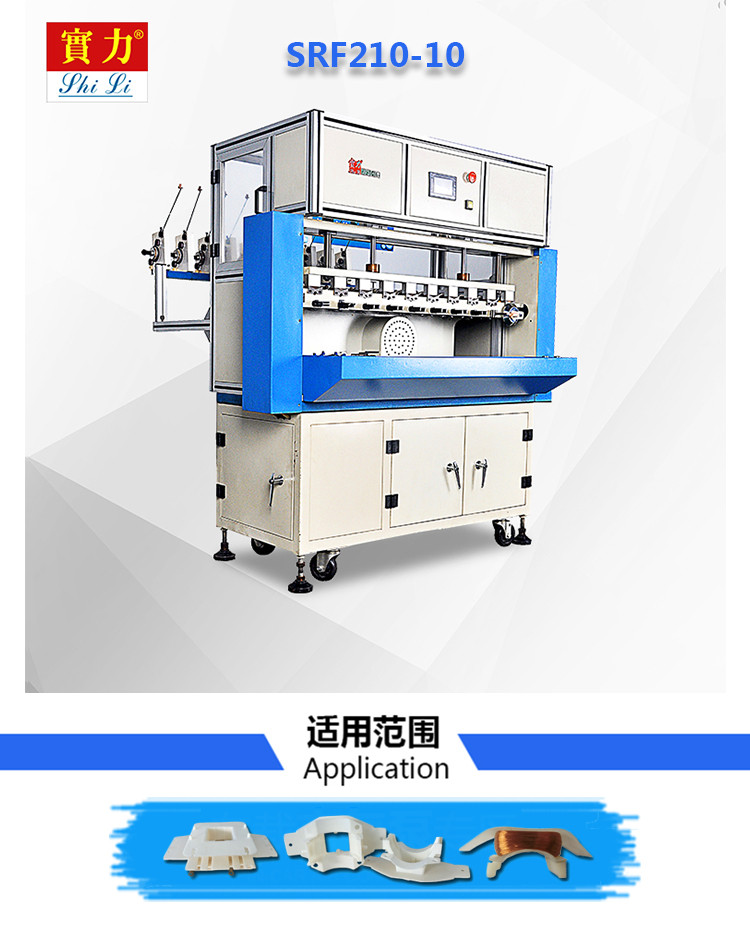

SRF210-10型
时间:2019-08-26 13:03:34 点击:


SRF210-10型

机器特性:



本机采用台湾进口PLC触摸屏、台湾(TBI)滚珠丝杆和导轨、日本进口轴承(NSK)、日本阪东皮带。整机采用加厚铸铁箱体,配以大功率三相交流电机在低速时力距更大,采用全中英文显示,操作和设置参数更简单方便,转速高,定位精确,让客户在使用过程中真正体验到省时、省工、高效率。



主要功能和特点:


加装断线检知、机台前后限位装置。

独特的一体化绕线治具设计,防止松脱危险。

使用高精度重型磁性涨力器,使绕线效果更好。

同时绕制10个产品,实现真正的高效。

自动翻转功能,实现边绕线边换骨架。



适用范围:


各种罩极电机产品


技术参数:


主轴Spindle number

10

线径范围Wire size range

          0.1-0.55mm

回转Loop diameter

Φ75mm

最大线距The max wire spacing

9.99mm

排线宽度Winder width

75mm

最高转速Max speed

0-4500/ RPM

主轴电机Spindle motor

1.5KW交流电机AC motors

排线电机Winder motor

步进电机Stepping motor

控制方Control mode

PLC与步进电机传动系统

PLC and stepper motor drive system

排线方向Winder direction

两端可调Adjustable at both ends

输入电源Input power

220V,60/50Hz

尺寸 Machine size

1480×900×1580mm

包装尺寸Package size

1500*90*150mm

重量Weight

219kg
