首 页 > 产品中心 >>  高效自动绕线机

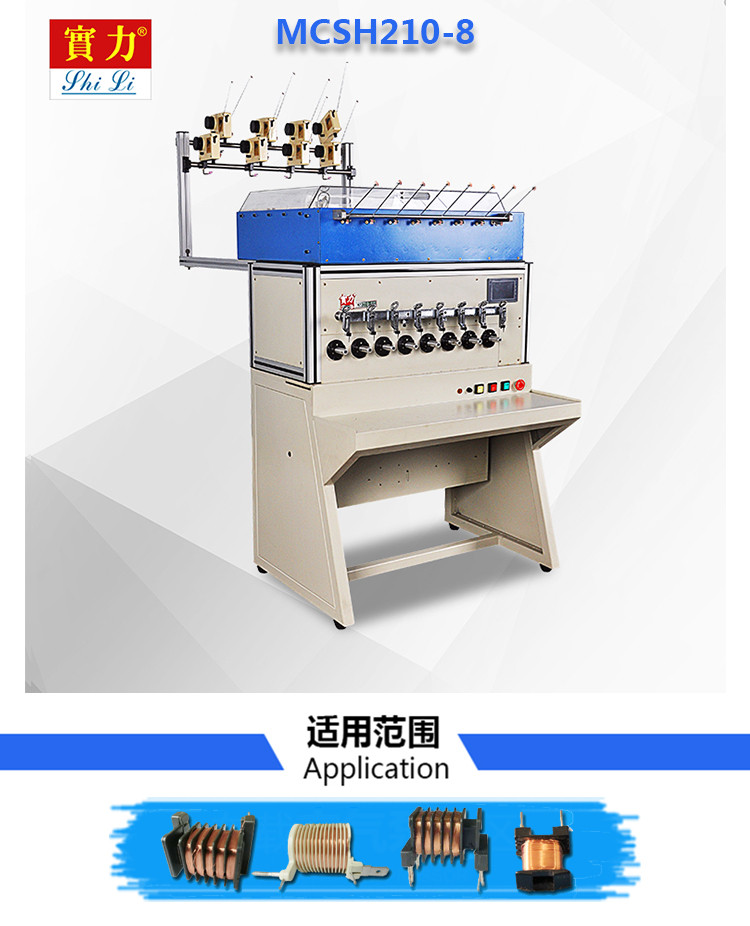

MCSH210-8型
时间:2019-08-26 13:03:41 点击:


产品名称

机器特点:


       本机采用原装台湾进口PLC和伺服电机,全中英文触摸屏控制,整机选用进口零配件,包括:日本进口轴承(NSK/NTN)、日本阪东皮带、台湾(TBIA)滚珠丝杆等。该机速度高,绞线快、噪音小、定位准,是需要绞线产品的首选。


主要功能特点:


独特的绕线治具设计,换装快速。

采用触摸屏的操作界面,设置参数方便。

带绞线功能。

加装断线检知装置。

双伺服电机控制,性能卓越。

采用高精度磁性涨力器,排线更好,更省线。


适用范围:


同步电机线圈,电磁阀等各种细线线圈绕头需绞线的线圈,。


技术参数


主轴数Spindle number

8

线径范围Wire size range

0.02-0.4mm

回转直径Loop diameter

70mm

最大线距The max wire spacing

9.99mm

排线宽度Winder width

50mm

主轴间距Spindle pitch

70mm

最高转速Max speed

0-10000/ RPM

最大骨架直径Max bobbin diameter

75mm

绞线速度Twisted speed

3000/RPM

控制方式Control method

PLC AC伺服电机与步进电机传动系统PLC AC servo motor and stepper motor drive system

主轴电机Spindle motor

750W AC伺服电机 AC servo motor

排线电机Winder motor

步进电机Stepping motor

绞线电机Twisted motor

400W AC伺服电机servo motor

排线方向  Winder direction

两端可调Adjustable at both ends

输入电源Input power

 220V,60/50HZ

机器尺寸Machine size

920*900*1360mm

包装尺寸Package size

1111070×1490mm

净重Net weight

219KG

毛重Gross weight

316KG
